سپورٹ یونٹ فکسڈ اور سپورٹڈ سائیڈ

Maitu کا سپورٹ یونٹ فکسڈ اور سپورٹڈ سائیڈ پریزین انجنیئرڈ ہے اور بنیادی طور پر دو الگ الگ اقسام میں دستیاب ہے: فکسڈ سائیڈ اور سپورٹڈ سائیڈ، ہر ایک سسٹم کے اندر مخصوص میکانیکل افعال کو پورا کرنے کے لیے ڈیزائن کیا گیا ہے۔ سپورٹ یونٹس کی ترتیب کسی بھی لیڈ اسکرو اسمبلی میں ایک بنیادی پہلو ہے، جو آپریشنل استحکام کو یقینی بنانے اور قطعی لکیری حرکت کو حاصل کرنے کے لیے اہم ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Maitu فیکٹری سے سپورٹ یونٹ فکسڈ اور سپورٹڈ سائیڈ کی واضح خصوصیت محوری اور ریڈیل دونوں سمتوں میں نقل و حرکت کو روکنے کی صلاحیت ہے۔ یہ عام طور پر زاویہ کنٹیکٹ بیرنگ کے مماثل جوڑے یا تھرسٹ بیئرنگ کے ساتھ مل کر ایک گہری نالی والی بال بیئرنگ کو شامل کرتا ہے، جو ایک ساتھ مل کر ریڈیل بوجھ اور سکرو سے تھرسٹ بوجھ دونوں کو مضبوطی سے جذب کرتے ہیں۔ اس ترتیب کو سخت محوری فکسیشن فراہم کرنے کے لیے انجنیئر کیا گیا ہے، جس سے یہ ایپلی کیشنز کے لیے ایک ناگزیر جزو بناتا ہے جس کے لیے اعلی درستگی کی پوزیشننگ اور اہم دو جہتی تھرسٹ فورسز کی ترسیل کی ضرورت ہوتی ہے۔

اس کے برعکس، سپورٹ یونٹ فکسڈ اور سپورٹڈ سائیڈ ریڈیل سپورٹ فراہم کرتے ہوئے محوری فلوٹ کی اجازت دینے کی صلاحیت کے لحاظ سے نمایاں ہے۔ یہ عام طور پر ایک ہی گہری نالی والی بال بیئرنگ یا ریڈیل بشلنگ کا استعمال کرتا ہے، جو تھرمل تبدیلیوں کی وجہ سے سکرو شافٹ کو محوری سمت میں آزادانہ طور پر پھیلنے یا سکڑنے کی اجازت دیتا ہے۔ یہ مخصوص ڈیزائن طویل اسکرو اسمبلیوں میں تھرمل لمبا ہونے کی تلافی، خطرناک اندرونی دباؤ، بائنڈنگ، اور ممکنہ نظام کی ناکامی کو روکنے کے لیے اہم ہے۔

تاہم، ایک مقررہ اور معاون سائیڈ کے درمیان انتخاب محض ایک انتخاب نہیں ہے بلکہ ایک منظم ڈیزائن کا فیصلہ ہے۔ ایک غلط ترتیب درستگی میں کمی، ضرورت سے زیادہ شور، اور قبل از وقت برداشت کی ناکامی کا باعث بن سکتی ہے۔ اس طرح، ان اکائیوں کا مناسب جوڑا اور قطعی سیدھ اتنا ہی اہم ہے جتنا کہ پورے موشن سسٹم کی سالمیت کے لیے سکرو۔

ہم مربوط سکرو اور سپورٹ یونٹ کے حل فراہم کرنے میں دلچسپی رکھتے ہیں۔ ہمارے سپورٹ یونٹ فکسڈ اور سپورٹڈ سائیڈ کو ہمارے ٹریپیزائڈل اور ACME سکرو کی وضاحتوں سے مماثل بنانے کے لیے بنایا گیا ہے۔

پیداوار کے پیرامیٹرز

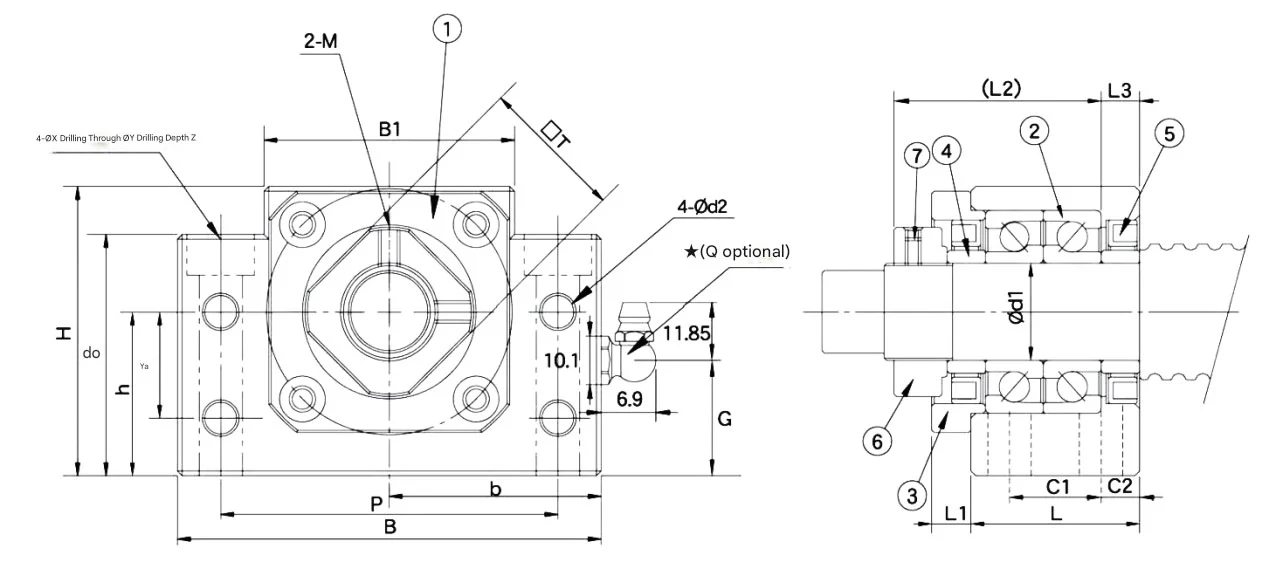

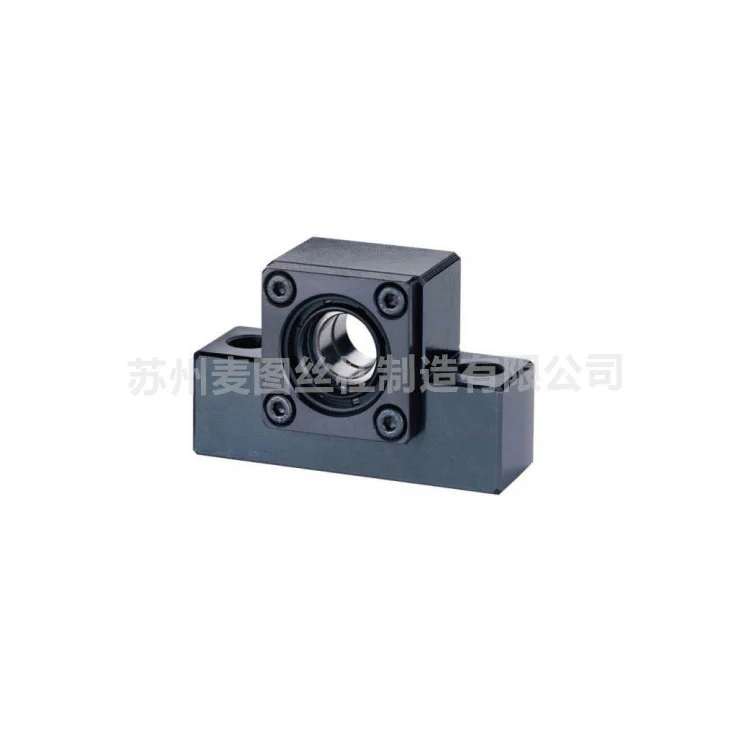

سپورٹ یونٹ فکسڈ سائیڈ MBK سیریز

ماڈل	قطر	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

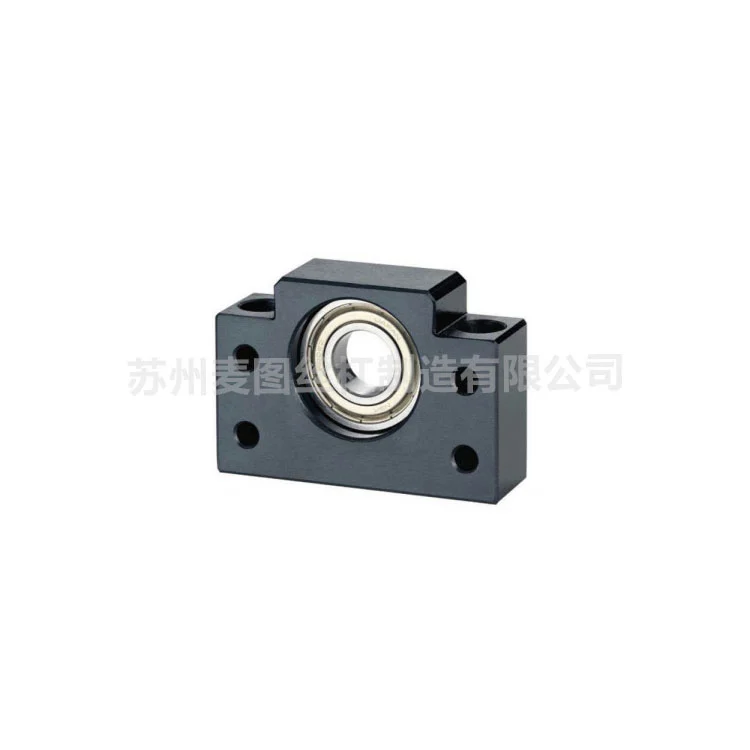

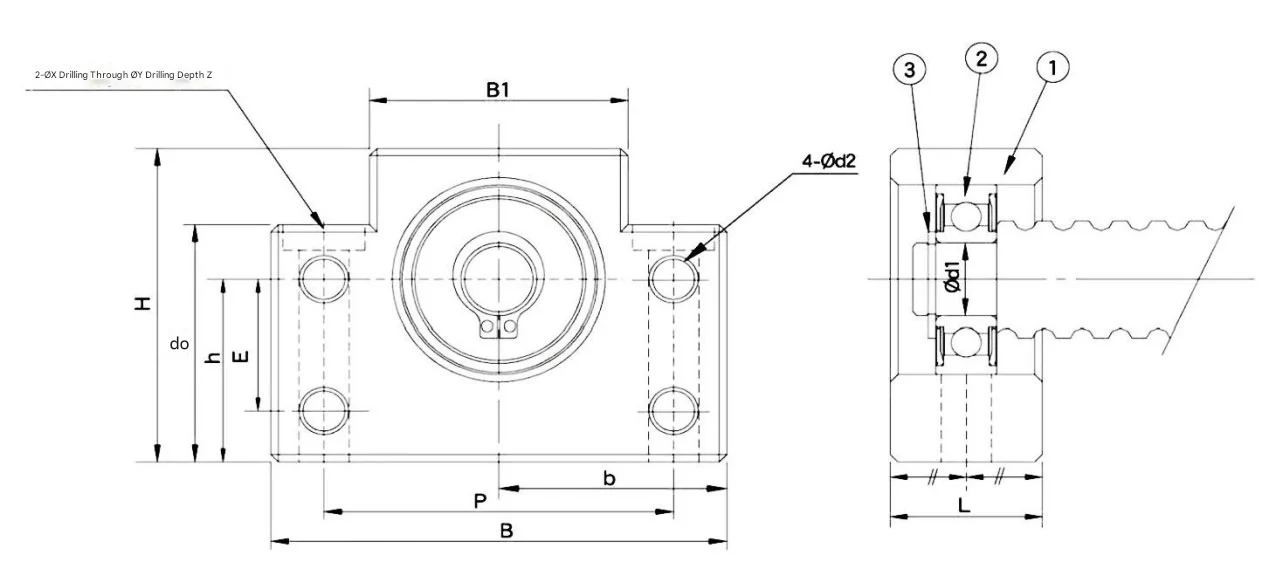

سپورٹ یونٹ سپورٹ سائیڈ ایم بی ایف سیریز

ماڈل	قطر	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

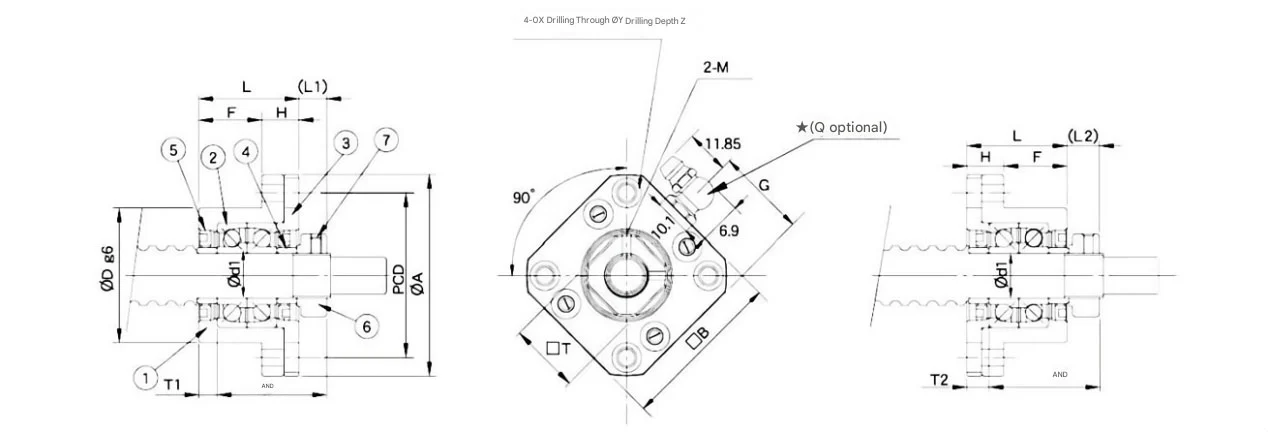

سپورٹ یونٹ فکسڈ سائیڈ MFK سیریز

ماڈل	قطر	L	H	F	E	ڈی جی 6	A	پی سی ڈی	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	ایم 3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
ایم ایف کے 25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	ایم 6	40

Support Unit Fiexd And Supported Side

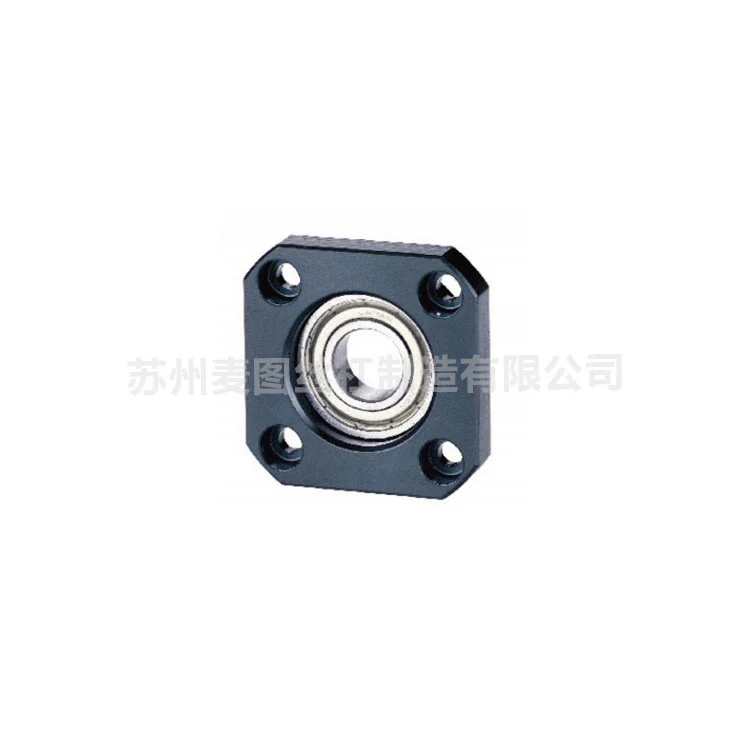

سپورٹ یونٹ سپورٹ سائیڈ MEF سیریز

ماڈل	قطر	L	H	F	ڈی جی 6	A	پی سی ڈی	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
ایف ایف 10	8	12	7	5	28	43	35	35	3.4	6.5	4
ایف ایف 12	10	15	7	8	34	52	42	42	4.5	8	4
ایف ایف 15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
ایف ایف 17	17	20	11	9	50	77	62	61	6.6	11	6.5
ایف ایف 20	20	20	11	9	57	85	70	68	6.6	11	6.5
ایف ایف 25	25	24	14	10	63	98	80	79	9	14	8.5
ایف ایف 30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Maitu مصنوعات کا انتخاب کیوں کریں؟

سیسٹیمیٹک موشن انٹیگریٹی

ہم صرف پرزے فروخت نہیں کرتے؛ ہم مربوط حرکت کے حل فراہم کرتے ہیں۔ ہماری فکسڈ اور سپورٹ شدہ یونٹس ہمارے trapezoidal اور ACME اسکرو کی تصریحات سے بالکل مماثل ہیں، سیدھ میں ہونے والی خرابیوں کو ختم کرتے ہوئے اور آپ کے پورے ٹرانسمیشن سسٹم کی ساختی سالمیت کو یقینی بناتے ہیں۔

اعلی درجے کی تھرمل معاوضہ ڈیزائن

ہمارے "سپورٹڈ سائیڈ" یونٹس کو خاص طور پر محوری فلوٹ کی اجازت دینے کے لیے ڈیزائن کیا گیا ہے۔ اسکرو شافٹ کو درجہ حرارت کے اتار چڑھاو کے تحت آزادانہ طور پر پھیلنے یا سکڑنے کی اجازت دے کر، ہمارا ڈیزائن اندرونی دباؤ اور بائنڈنگ کو روکتا ہے، جو طویل اسکرو اسمبلیوں میں قبل از وقت نظام کی ناکامی کی اہم وجوہات ہیں۔

ہائی سختی دو جہتی لوڈنگ

درست پوزیشننگ کے لیے، ہمارے "فکسڈ سائیڈ" یونٹس میں اعلیٰ درجے کے کونیاتی رابطہ بیرنگ شامل ہیں۔ یہ کنفیگریشن اعلیٰ محوری اور شعاعی رکاوٹ فراہم کرتی ہے، جو کہ ہیوی ڈیوٹی صنعتی بوجھ میں بھی پن پوائنٹ کی درستگی کو برقرار رکھنے کے لیے اہم دو جہتی تھرسٹ فورسز کو جذب کرتی ہے۔

12+ سال کی مینوفیکچرنگ کی مہارت

شنگھائی ینگکی سے شروع ہونے والی میراث اور سوزو میں ایک دہائی کی آزاد مینوفیکچرنگ کے ساتھ، Maitu ڈومین کا گہرا تجربہ لاتا ہے۔ ہماری ISO 9001 مصدقہ سہولت پیداوار کے ہر مرحلے کی نگرانی کے لیے خود تیار کردہ ERP سسٹم کا استعمال کرتی ہے، اس بات کو یقینی بناتے ہوئے کہ ہر سپورٹ یونٹ سخت صنعتی رواداری کو پورا کرتا ہے۔

ثابت شدہ کارکردگی اور حسب ضرورت

عالمی صارفین کو 80,000 سے زیادہ یونٹس کی فراہمی کے ساتھ، ہم ایک ثابت شدہ ٹریک ریکارڈ پیش کرتے ہیں۔ چاہے آپ کو معیاری کاربن سٹیل یا سٹینلیس سٹیل یا کانسی جیسے خصوصی مواد کی ضرورت ہو، ہماری 10 انجینئرز کی ٹیم آپ کی مخصوص ماحولیاتی اور مکینیکل ضروریات کو پورا کرنے کے لیے سپورٹ یونٹ کو اپنی مرضی کے مطابق بنا سکتی ہے۔

اکثر پوچھے گئے سوالات

سپورٹ یونٹ فکسڈ اور سپورٹڈ سائیڈ کا صحیح طریقے سے انتخاب کیسے کریں؟

ایک معیاری اعلیٰ درستگی کے سیٹ اپ کے لیے ایک فکسڈ سائیڈ (اسکرو کو محوری طور پر لاک کرنے اور تھرسٹ بوجھ کو سنبھالنے کے لیے) اور ایک سپورٹڈ سائیڈ (تھرمل توسیع کی اجازت دیتے ہوئے ریڈیل سپورٹ فراہم کرنے کے لیے) کی ضرورت ہوتی ہے۔ ہماری انجینئرنگ ٹیم آپ کے بوجھ کی سمت اور رفتار کی ضروریات کی بنیاد پر مخصوص بیئرنگ کنفیگریشن (مثلاً کونیی رابطہ بمقابلہ گہری نالی) کا تعین کرنے میں آپ کی مدد کر سکتی ہے۔

کیا آپ کے سپورٹ یونٹس Trapezoidal اور ACME دونوں پیچ کے ساتھ مطابقت رکھتے ہیں؟

جی ہاں ہم مربوط حل میں مہارت رکھتے ہیں۔ ہمارے سپورٹ یونٹس خاص طور پر ہمارے 30° Trapezoidal اور 29° ACME پیچ کے اختتامی جریدے کے طول و عرض سے ملنے کے لیے مشینی ہیں۔ یہ تیز رفتار آپریشن کے دوران کمپن اور شور کو کم کرتے ہوئے بغیر کسی ہموار فٹ ہونے کو یقینی بناتا ہے۔

Maitu ان یونٹس میں لمبی عمر کو یقینی بنانے کے لیے کیا اقدامات کرتا ہے؟

ہم کوالٹی کنٹرول کے سخت طریقہ کار کا استعمال کرتے ہیں، بشمول ہاؤسنگ بور پیسنا اور ہائی کاربن کرومیم بیئرنگ اسٹیل کا انتخاب۔ آلودگی کو روکنے کے لیے ہمارے یونٹس کو کنٹرول شدہ ماحول میں جمع کیا جاتا ہے، اس بات کو یقینی بناتے ہوئے کہ چکنا کرنے والا اور سیل طویل وقفوں کے لیے دیکھ بھال سے پاک کارکردگی فراہم کرتا ہے۔

کیا آپ اپنی مرضی کے مطابق شافٹ قطر اور خصوصی مواد کے لیے سپورٹ یونٹ فراہم کر سکتے ہیں؟

بالکل۔ جب کہ ہم معیاری تصریحات کی ایک وسیع رینج پیش کرتے ہیں، ہماری فیکٹری اپنی مرضی کے مطابق ڈیزائن کو سنبھالنے کے لیے CNC لیتھز اور اعلیٰ درستگی کے مشینی مراکز سے لیس ہے۔ ہم آپ کے مخصوص ڈرائنگ اور تکنیکی نوٹوں کی بنیاد پر مختلف مواد کا استعمال کرتے ہوئے یونٹس تیار کر سکتے ہیں — بشمول سنکنرن ماحول کے لیے سٹینلیس سٹیل۔
