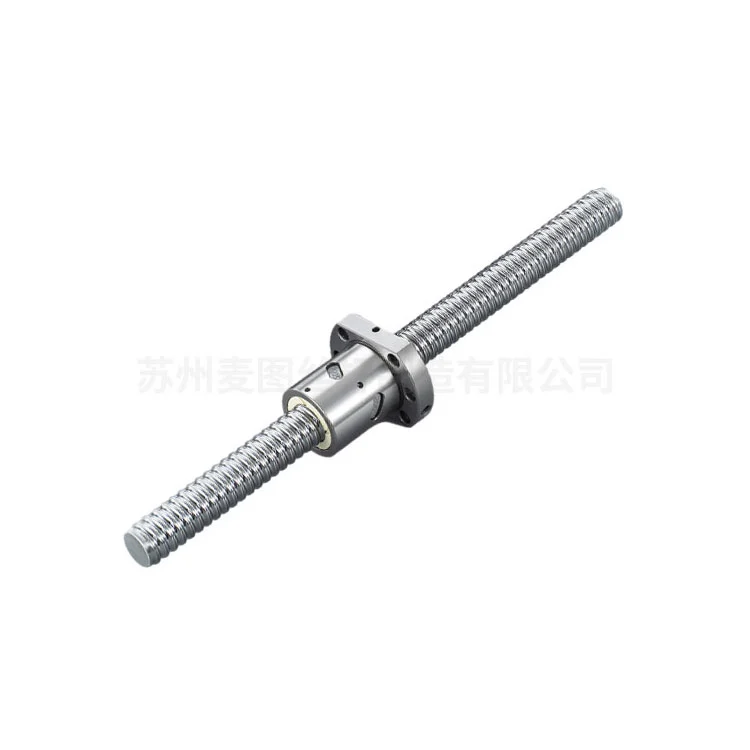

ڈبل نٹ رولڈ بال سکرو
Maitu کا ڈبل نٹ رولڈ بال اسکرو ایک اعلیٰ درستگی کے مکینیکل جزو کے طور پر کھڑا ہے، جسے شاندار کارکردگی اور درستگی کے ساتھ گردشی حرکت کو لکیری حرکت میں ترجمہ کرنے کے لیے مہارت سے تیار کیا گیا ہے۔ ہمارے پاس ایک پختہ پیداواری نظام اور بال سکرو مینوفیکچرنگ سپلائی چین ہے، جو ہمیں فوری طور پر پیداوار اور ترسیل کے حل وغیرہ فراہم کرنے کے قابل بناتا ہے۔
بنیادی انجینئرنگ کے تصورات میں جڑے ہوئے، Maitu کے معیاری ڈبل نٹ رولڈ بال سکرو ایک رولنگ-رابطے کے طریقہ کار پر انحصار کرتے ہیں — دوبارہ گردش کرنے والے بال بیرنگ سکرو شافٹ اور نٹ کے درمیان رگڑ کو کم سے کم کر دیتے ہیں۔ یہ اختراعی ڈیزائن 90% یا اس سے زیادہ کی مکینیکل کارکردگی پر فخر کرتے ہوئے، trapezoidal Lead screws کو نمایاں مارجن سے پیچھے چھوڑ دیتا ہے۔ اس طرح، یہ ایپلی کیشنز کے لیے ایک ناقابل تلافی انتخاب بن گیا ہے جہاں درستگی، انحصار، اور توانائی کی بچت غیر گفت و شنید ہے۔
تکنیکی جھلکیاں
1. سکرو پر دھاگے ایک درست کولڈ رولنگ تکنیک کے ذریعے بنائے جاتے ہیں۔ یہ عمل سطح کی سختی کو بڑھاتا ہے اور اناج کے مستقل ڈھانچے کو یقینی بناتا ہے، جب کہ درمیانے درجے سے زیادہ والیوم مینوفیکچرنگ کے لیے لاگت کو قابل انتظام رکھتا ہے۔
2. دی نٹ میں بال ریٹرن چینلز اور ڈیفلیکٹرز کے ساتھ مربوط خلائی بچت ڈیزائن کی خصوصیات ہیں۔ یہ سیٹ اپ ہموار گیند کی دوبارہ گردش کی ضمانت دیتا ہے، یہاں تک کہ جب اتار چڑھاؤ بوجھ اور آپریٹنگ اسپیڈ کا شکار ہو۔
3. سلیکٹ ایبل پری لوڈ سلوشنز—جیسے کہ ڈبل نٹ کنفیگریشنز یا آفسیٹ لیڈز—مؤثر طریقے سے محوری ردعمل کو ختم کرتے ہیں، مطالبہ کرنے والے کاموں کے لیے غیر معمولی پوزیشنی ریپیٹ ایبلٹی فراہم کرتے ہیں۔
4. ISO 3408 اور JIS B1192 معیارات کے ساتھ سخت تعمیل میں تیار کیا گیا، تمام اکائیوں میں مسلسل جہتی درستگی اور قابل اعتماد کارکردگی کو یقینی بناتا ہے۔
کلیدی کارکردگی کے فوائد
کولڈ رولنگ کا عمل سکرو کی سطح کو دبانے والے بقایا دباؤ دیتا ہے، جس سے تین اہم شعبوں میں قابل ذکر بہتری آتی ہے:
1۔توسیع شدہ تھکاوٹ کی زندگی: متحرک لوڈنگ کے حالات میں بہتر پائیداری، صنعت کے معیاری L10 لائف فارمولے کے مطابق درجہ بند سروس لائف کے ساتھ۔
2.Superior Rigidity: آپٹمائزڈ سختی کی خصوصیات اس بال اسکرو کو ایسی ایپلی کیشنز کے لیے مثالی بناتی ہیں جن کے لیے تیز ردعمل اور کم سے کم ساختی خرابی کی ضرورت ہوتی ہے۔
3. ہموار، پرسکون آپریشن: ایک پریمیم سطح کی تکمیل (Ra کی قدروں کے ساتھ عام طور پر ≤ 0.4 μm) کمپن کو کم کرتا ہے اور آپریشنل شور کو کم کرتا ہے، جس سے سسٹم کی مجموعی کارکردگی میں اضافہ ہوتا ہے۔
مواد کی وضاحتیں
| سکرو شافٹ: | ہائی کاربن کرومیم اسٹیل (SCM435/SNCM220) HRC 58-62 تک سخت۔ |
| نٹ ہاؤسنگ: | سنکنرن مزاحمت کے لیے بلیک آکسائیڈ یا زنک نکل کوٹنگ کے ساتھ مصر دات کا سٹیل۔ |
| گیندیں: | گریڈ 100 کرومیم اسٹیل (GCr15) تیز رفتار ایپلی کیشنز کے لیے اختیاری سیرامک متبادل کے ساتھ۔ |
ایپلی کیشن انڈسٹریز
CNC مشین ٹولز اور صنعتی روبوٹکس
ایرو اسپیس ایکٹیویشن سسٹم
میڈیکل امیجنگ اور خودکار تشخیصی آلات
سیمی کنڈکٹر ویفر ہینڈلنگ اور لتھوگرافی۔
الیکٹرک گاڑی کی بیٹری اسمبلی لائنیں
ہمارا ڈبل نٹ رولڈ بال سکرو پوزیشن کی درستگی کے لیے سخت جانچ سے گزرتا ہے۔ اور یہ صنعتی درستگی کے درجات (C3-C7) کی تعمیل کو یقینی بنا سکتا ہے۔ رولڈ تھریڈ اکانومی کو بال سکرو کی کارکردگی کے ساتھ ملا کر، یہ پروڈکٹ آٹومیشن انڈسٹریز کے لیے ایک بہترین حل فراہم کرتی ہے جہاں درستگی، لمبی عمر، اور ملکیت کی کل لاگت حساس ہوتی ہے۔
پیداوار کے پیرامیٹرز
| قسم | صحت سے متعلق گریڈ | سمت | شروع کریں۔ | کوڈ | نٹ کی قسم | محدود لمبائی | ||
| d | لیڈ | موتیوں دا | دائیں/بائیں | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | کے، بی ایس ایچ | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | کے، بی ایس ایچ | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | کے، بی ایس ایچ | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | یو، بی ایس ایچ | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | بی ایس ایچ | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | وی، آئی، یو، بی ایس ایچ | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR01605 | وی، این آئی، این یو، بی ایس ایچ | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | وی، این آئی، این یو، بی ایس ایچ | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | وی، آئی، یو | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | آئی، یو | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | وی، آئی، یو | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | وی، ایچ، اے | 6000 |
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
اپنی ضروریات کے لیے میتو کا انتخاب کیوں کریں؟
انجینئرنگ ایکسیلنس اور ثابت شدہ ٹریک ریکارڈ:
12 سال سے زیادہ کے خصوصی مینوفیکچرنگ کے تجربے کے ساتھ (شنگھائی میں 20 سال کی میراث سے پیدا ہونے والا)، Maitu نے 16,000 سے زیادہ قسم کے اسکرو کنفیگریشنز کو کامیابی کے ساتھ فراہم کیا ہے۔ ہم صرف پرزے فروخت نہیں کرتے؛ ہم 5,000+ عالمی کلائنٹس کی خدمت کرنے کی تاریخ سے حمایت یافتہ موشن کنٹرول حل فراہم کرتے ہیں۔
ڈبل نٹ ٹیکنالوجی کے ساتھ زیرو بیکلاش درستگی:
ہمارے ڈبل نٹ رولڈ بال سکرو کو منتخب پری لوڈ سلوشنز کے ذریعے محوری ردعمل کو ختم کرنے کے لیے انجنیئر کیا گیا ہے۔ معیاری سنگل گری دار میوے کے برعکس، ہماری ڈبل نٹ کنفیگریشن اعلی پوزیشنی ریپیٹ ایبلٹی اور بہتر سختی فراہم کرتی ہے، جس سے وہ C5-C7 درست ضروریات کے لیے مہنگے گراؤنڈ اسکرو کا بہترین سرمایہ کاری مؤثر متبادل ہے۔
اعلیٰ مادی سالمیت اور سطحی تکمیل:
ہم SCM435/SNCM220 ہائی کاربن کرومیم اسٹیل کا استعمال کرتے ہیں، HRC 58-62 تک سخت۔ ہماری درست طریقے سے کولڈ رولنگ تکنیک اور Ra ≤ 0.4 μm کی سطح کی تکمیل کے ساتھ مل کر، ہمارے سکرو توسیع شدہ L10 تھکاوٹ کی زندگی اور 90% سے زیادہ مکینیکل کارکردگی پیش کرتے ہیں، ملکیت کی کل لاگت (TCO) کو نمایاں طور پر کم کرتے ہیں۔
خود تیار شدہ ERP کے ذریعے اعلی درجے کی ٹریس ایبلٹی:
معیار سائنس ہے، اتفاق نہیں۔ Maitu پیداوار کے ہر مرحلے کو ٹریک کرنے کے لیے ایک ملکیتی ERP سسٹم کا استعمال کرتا ہے—خام مال کے ہیٹ ٹریٹمنٹ سے لے کر حتمی ڈائنامک ٹیسٹنگ تک۔ یہ یقینی بناتا ہے کہ ہر کھیپ ISO 3408 اور JIS B1192 معیارات کی سختی سے تعمیل کرتی ہے، جو ہمارے کلائنٹس کو مکمل شفافیت اور مستقل معیار فراہم کرتی ہے۔
اکثر پوچھے گئے سوالات
1. Maitu گراؤنڈ والے کے مقابلے میں رولڈ گیند کے اسکرو کی درستگی کو کیسے یقینی بناتا ہے؟
اگرچہ زمینی پیچ روایتی طور پر انتہائی اعلیٰ درستگی کے لیے استعمال کیے جاتے ہیں، Maitu کی جدید کولڈ رولنگ ٹیکنالوجی ہمارے ڈبل نٹ پری لوڈ سسٹم کے ساتھ مل کر ہمیں C5 سے C7 پریزیشن گریڈ حاصل کرنے کی اجازت دیتی ہے۔ یہ نمایاں طور پر کم قیمت پوائنٹ کے ساتھ ایک اعلی کارکردگی کا حل پیش کرتا ہے، آٹومیشن اور روبوٹکس کے لیے مثالی جہاں درستگی اور بجٹ دونوں اہم عوامل ہیں۔
2. کیا آپ ہماری مخصوص CAD ڈرائنگ کے مطابق کسٹم اینڈ مشیننگ فراہم کر سکتے ہیں؟
جی ہاں ہم 10 خصوصی مینوفیکچرنگ لائنوں کو چلاتے ہیں جو خاص طور پر کسٹم اینڈ مشیننگ کے لیے اعلیٰ درستگی والے CNC لیتھز سے لیس ہیں۔ چاہے آپ کی درخواست کے لیے مخصوص اسنیپ رِنگ گرووز، کیڈ شافٹ، یا تھریڈڈ اینڈز کی ضرورت ہو، ہم یقینی بناتے ہیں کہ مشین گیند کے ٹریک پر مرکوز ہے تاکہ کمپن اور وقت سے پہلے پہننے سے بچ سکے۔
3. بلک آرڈرز اور OEM حسب ضرورت کے لیے عام لیڈ ٹائم کیا ہے؟
سوزہو اور ڈونگ گوان میں ہمارے دوہری فیکٹری سیٹ اپ کی بدولت، ہم اعلی پیداواری صلاحیت کو برقرار رکھتے ہیں۔ معیاری تصریحات کے لیے، ہم رولڈ شافٹ کا ایک اہم ذخیرہ رکھتے ہیں۔ OEM تخصیصات کے لیے، ایک بار جب ہمارے ERP کی نگرانی والے ورک فلو کے ذریعے ڈرائنگ کی تصدیق ہو جاتی ہے، تو ہم بروقت ترسیل کو یقینی بنانے کے لیے ایک منظم پیداواری شیڈول فراہم کرتے ہیں، حتیٰ کہ اعلیٰ حجم کے آرڈرز کے لیے۔
4. آپ شپنگ سے پہلے بال پیچ کے معیار اور کارکردگی کی ضمانت کیسے دیتے ہیں؟
ہر Maitu ڈبل نٹ رولڈ بال سکرو سخت معائنہ پروٹوکول سے گزرتا ہے۔ اس میں سطح کی سختی کی جانچ، جہتی تصدیق (ISO 3408 کے مطابق)، اور ہموار چلنے والی جانچ شامل ہے۔

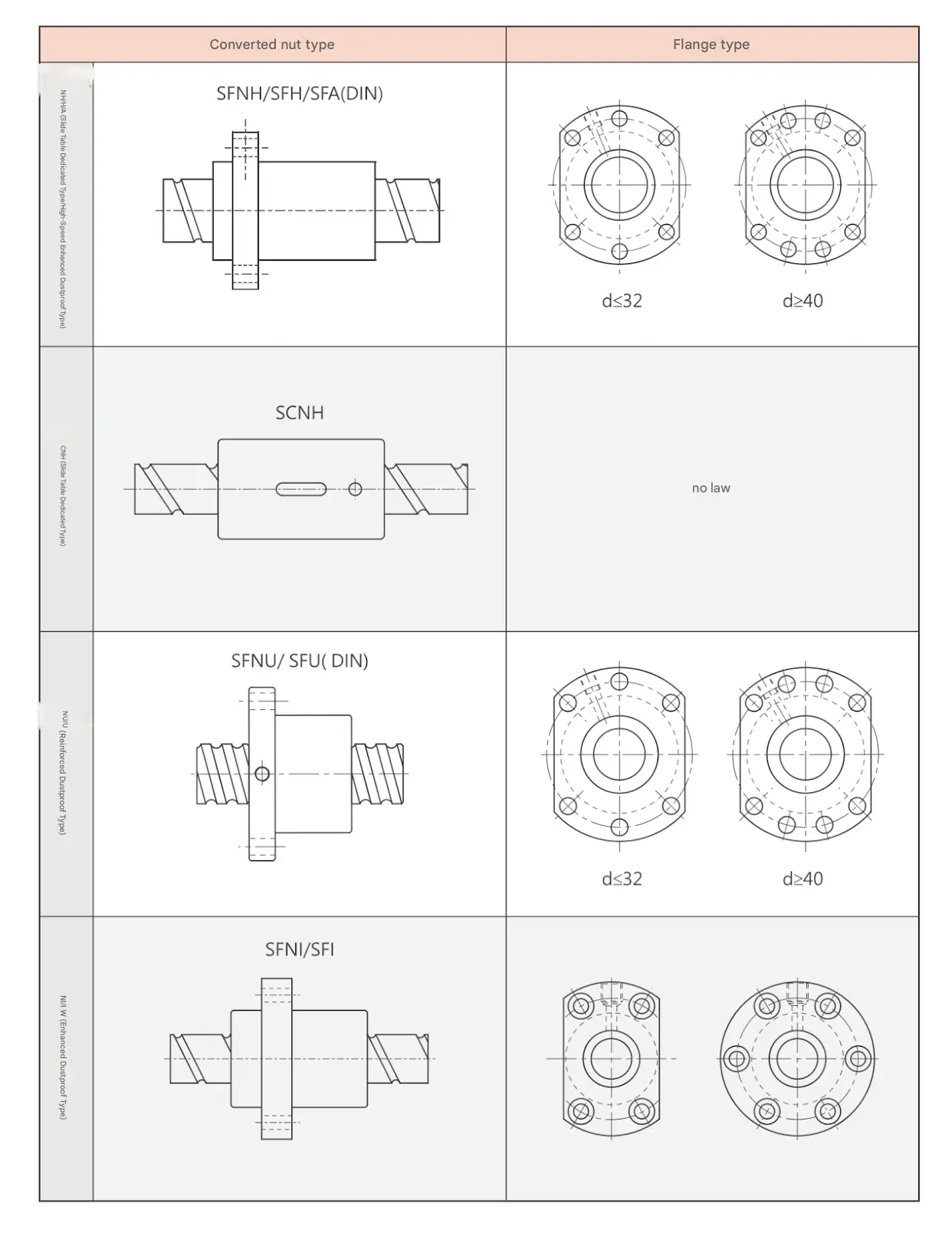

بال سکرو نٹ حوالہ
مزید تفصیلات اور دیگر نٹ کی اقسام کے لیے، براہ کرم ہم سے رابطہ کریں۔
