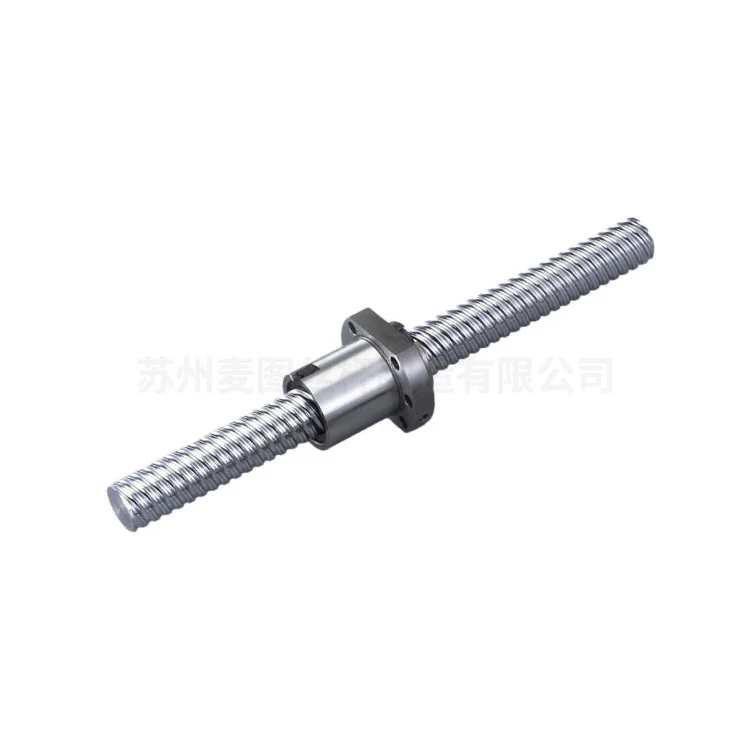

معیاری نٹ رولڈ بال سکرو
Maitu ایک پیشہ ور معیاری نٹ رولڈ بال سکرو بنانے والا ہے۔ ہم معیاری بال پیچ اور گری دار میوے کو مختلف شکلوں، لیڈز اور درستگی کے درجات میں ڈھانپنے والی کافی انوینٹری کو برقرار رکھتے ہیں۔ ہم اعلیٰ معیار کی بال سکرو مصنوعات تیار کرنے کے لیے پرعزم ہیں اور ہم نے اپنی مکمل سپلائی چین بنائی ہے۔ ہم سے رابطہ کرنے میں خوش آمدید!
Maitu کا یہ معیاری نٹ رولڈ بال سکرو ایک درست مکینیکل جزو ہے جو غیر معمولی کارکردگی اور درستگی کے ساتھ گردشی حرکت کو لکیری حرکت میں تبدیل کرنے کے لیے ڈیزائن کیا گیا ہے۔ جیسا کہ انجینئرنگ کے اصولوں کے ذریعے بیان کیا گیا ہے، بال اسکرو رولنگ-رابطے کے طریقہ کار پر کام کرتے ہیں۔ دوبارہ گردش کرنے والے بال بیرنگ سکرو شافٹ اور نٹ کے درمیان رگڑ کو کم کر سکتے ہیں۔ trapezoidal لیڈ سکرو کے مقابلے میں، یہ ڈیزائن بہت زیادہ مکینیکل کارکردگی پیش کرتا ہے (عام طور پر 90% سے زیادہ تک پہنچ جاتا ہے)۔
تکنیکی خصوصیات
1. سکرو تھریڈز ایک درست کولڈ رولنگ کے عمل کے ذریعے بنتے ہیں، اور یہ عمل درمیانے درجے سے زیادہ والیوم کی پیداوار کے لیے لاگت کی تاثیر کو برقرار رکھتے ہوئے سطح کی سختی اور اناج کی ساخت کے تسلسل کو بڑھاتا ہے۔
2. ایک کمپیکٹ نٹ ڈیزائن کے ساتھ انجینئرڈ جس میں بال ریٹرن چینلز اور ڈیفلیکٹرز شامل ہیں، پھر ہم مختلف بوجھ اور رفتار کے تحت بیئرنگ بالز کی ہموار ری سرکولیشن کو یقینی بنا سکتے ہیں۔
3. اختیاری پری لوڈ میکانزم (مثال کے طور پر، ڈبل نٹ یا آف سیٹ لیڈ) محوری ردعمل کو ختم کرتے ہیں۔ اور یہ بھی، وہ عین مطابق پوزیشنی ریپیٹ ایبلٹی کو اہل بناتے ہیں۔
کارکردگی کے فوائد
کولڈ رولنگ کا عمل اسکرو کی سطح پر دبانے والے بقایا دباؤ کو متاثر کرتا ہے، جس سے نمایاں طور پر بہتری آتی ہے:
تھکاوٹ کی زندگی: متحرک بوجھ کے تحت بہتر پائیداری، L10 لائف اسٹینڈرڈ کے بعد درجہ بندی شدہ زندگی کے حسابات کے ساتھ۔
سختی: اعلی ردعمل اور کم سے کم اخترتی کی ضرورت والی ایپلی کیشنز کے لیے بہترین سختی
ہموار آپریشن: اعلی سطح کی تکمیل (عام طور پر Ra ≤ 0.4 μm) کمپن اور شور کو کم کرتی ہے۔
مواد کی وضاحتیں
| سکرو شافٹ: | ہائی کاربن کرومیم اسٹیل (SCM435/SNCM220) HRC 58-62 تک سخت۔ |
| نٹ ہاؤسنگ: | سنکنرن مزاحمت کے لیے بلیک آکسائیڈ یا زنک نکل کوٹنگ کے ساتھ مصر دات کا سٹیل۔ |
| گیندیں: | گریڈ 100 کرومیم اسٹیل (GCr15) تیز رفتار ایپلی کیشنز کے لیے اختیاری سیرامک متبادل کے ساتھ۔ |
ایپلی کیشن انڈسٹریز
CNC مشین ٹولز اور صنعتی روبوٹکس
ایرو اسپیس ایکٹیویشن سسٹم
میڈیکل امیجنگ اور خودکار تشخیصی آلات
سیمی کنڈکٹر ویفر ہینڈلنگ اور لتھوگرافی۔
الیکٹرک گاڑی کی بیٹری اسمبلی لائنیں
ہمارے Maitu سٹینڈرڈ نٹ رولڈ بال سکرو نے پوزیشن کی درستگی کے لیے سخت امتحان پاس کیا ہے۔ اسی لیے ہم صنعتی درستگی کے درجات (C3-C7) کی تعمیل کو یقینی بنا سکتے ہیں۔ رولڈ تھریڈ اکانومی کو بال سکرو کی کارکردگی کے ساتھ ملا کر، یہ پروڈکٹ آٹومیشن انڈسٹریز کے لیے ایک بہترین حل فراہم کرتی ہے جہاں درستگی، لمبی عمر، اور ملکیت کی کل لاگت حساس ہوتی ہے۔
پیداوار کے پیرامیٹرز
| قسم | صحت سے متعلق گریڈ | سمت | شروع کریں۔ | کوڈ | نٹ کی قسم | محدود لمبائی | ||
| d | لیڈ | موتیوں دا | دائیں/بائیں | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10,C7,C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10,C7,C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10,C7,C5 | R | 1 | SCR0082.5 | کے، بی ایس ایچ | ||
| 10 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01002 | کے، بی ایس ایچ | 3000 |
| 4 | 2 | C10,C7,C5 | R | 1 | SCR01004 | کے، بی ایس ایچ | ||
| 12 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10,C7,C5 | R | 1 | SCR01204 | یو، بی ایس ایچ | ||
| 5 | 2.5 | C10,C7,C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10,C7,C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10,C7,C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | بی ایس ایچ | 3000 | |
| 16 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR01604(N) | وی، آئی، یو، بی ایس ایچ | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR01605 | وی، این آئی، این یو، بی ایس ایچ | ||
| 10 | 3.175 | C10,C7,C5 | R | 2 | SCR01610 | وی، این آئی، این یو، بی ایس ایچ | ||
| 16 | 2.778 | C10,C7,C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCR02004(N) | وی، آئی، یو | 3000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10,C7,C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | آئی، یو | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10,C7,C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10,C7,C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10,C7,C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10,C7,C5 | R | 1 | SCRO3204(N) | وی، آئی، یو | 6000 |
| 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10,C7,C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10,C7,C5 | R | 1 | SCRO5005 | وی، ایچ، اے | 6000 |
| 10 | 6.35 | C10,C7,C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10,C7,C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
ہمیں کیوں منتخب کریں؟
صنعتی درجے کی پائیداری (HRC 58-62):
ہمارے معیاری نٹ رولڈ بال سکرو SCM435/SNCM220 ہائی کاربن کرومیم سٹیل سے تیار کیے گئے ہیں، HRC 58-62 کی سطح کی سختی کو حاصل کرنے کے لیے سخت بنایا گیا ہے۔ یہ غیر معمولی لباس مزاحمت کو یقینی بناتا ہے اور CNC مشینی یا EV بیٹری لائنوں جیسے ہائی ڈیوٹی سائیکل ماحول میں بھی C3-C7 درستگی کے درجات کو ایک طویل سروس کی زندگی میں برقرار رکھتا ہے۔
آپٹمائزڈ لاگت سے کارکردگی کا تناسب:
ایک اعلی درجے کی کولڈ رولنگ کے عمل کو استعمال کرتے ہوئے، ہم مکینیکل کارکردگی پر سمجھوتہ کیے بغیر زمینی پیچ کا ایک سستا متبادل فراہم کرتے ہیں۔ مشینی کارکردگی ≥ 90% اور Ra ≤ 0.4 μm کی سطح کی تکمیل کے ساتھ، ہمارے رولڈ بال سکرو پیسنے کی لاگت کے ایک حصے پر میڈیکل اور سیمی کنڈکٹر ایپلی کیشنز کے لیے درکار ہموار حرکت پیش کرتے ہیں۔
توسیع پذیر مینوفیکچرنگ اور حسب ضرورت مہارت:
10 خصوصی پروڈکشن لائنوں اور 16,000 سے زیادہ اسکرو اقسام کو تیار کرنے کی تاریخ کے ساتھ، Maitu اعلی حجم کے معیاری رنز اور پیچیدہ OEM تخصیص دونوں پر سبقت لے جاتا ہے۔ ہمارا خود سے تیار کردہ ERP ٹریکنگ سسٹم اس بات کو یقینی بناتا ہے کہ ہر حسب ضرورت لیڈ، قطر، یا اینڈ مشیننگ کی درخواست کو صفر کی خرابی کی درستگی کے ساتھ انجام دیا جائے۔
تصدیق شدہ معیار کی تعمیل اور عالمی پہنچ:
12 سال سے زیادہ برآمدی تجربے کے ساتھ ISO 9001 مصدقہ کارخانہ دار کے طور پر، ہم نے 5,000+ عالمی کلائنٹس کی خدمت کی ہے۔ سوزو اور ڈونگ گوان میں ہمارے اسٹریٹجک مقامات ہمیں ایک بالغ سپلائی چین سے فائدہ اٹھانے کی اجازت دیتے ہیں، اس بات کو یقینی بناتے ہوئے کہ ہم اعلیٰ کارکردگی والے ٹرانسمیشن اجزاء فراہم کرتے ہیں جو بین الاقوامی ISO 3408 اور JIS B1192 معیارات پر پورا اترتے ہیں۔

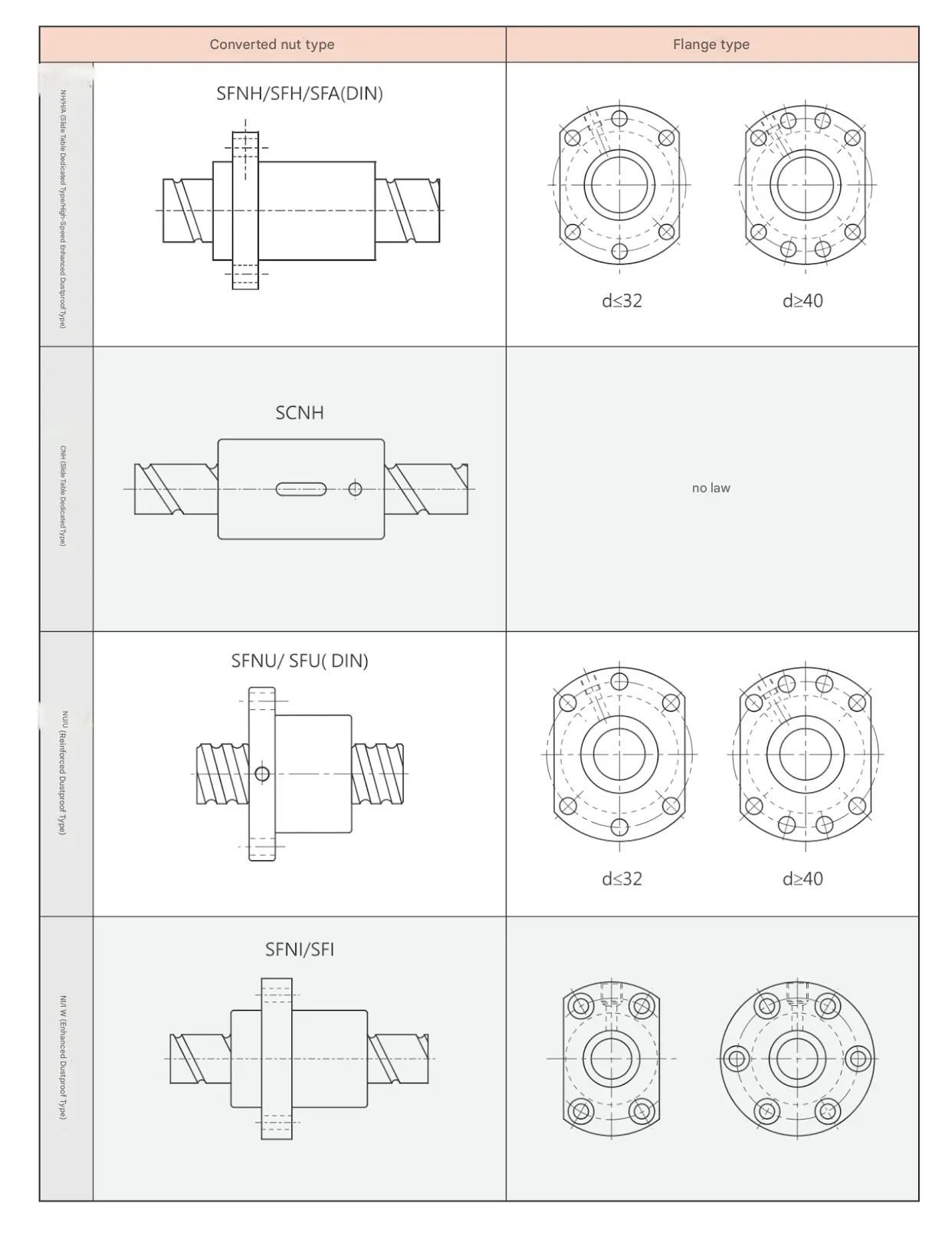

بال سکرو نٹ حوالہ
مزید تفصیلات اور دیگر نٹ کی اقسام کے لیے، براہ کرم ہم سے رابطہ کریں۔
عمومی سوالنامہ: کلیدی تکنیکی خدشات
1. کولڈ رولنگ کا عمل میتو بال پیچ کی تھکاوٹ کی زندگی کو کیسے متاثر کرتا ہے؟
ہمارا درست کولڈ رولنگ عمل صرف دھاگوں کی تشکیل سے زیادہ کام کرتا ہے۔ یہ سکرو کی سطح پر دبانے والے بقایا دباؤ کو دلاتا ہے اور اناج کی ساخت کے تسلسل کو برقرار رکھتا ہے۔ یہ کٹ تھریڈز کے مقابلے میں تھکاوٹ کی طاقت کو نمایاں طور پر بڑھاتا ہے، جس سے ہماری مصنوعات کو متحرک لوڈنگ کے تحت L10 زندگی کے معیارات پر پورا اترنے یا اس سے تجاوز کرنے کی اجازت ملتی ہے، جس سے اختتامی صارف کے لیے کم تبدیلی اور کم TCO (ملکیت کی کل لاگت) کا ترجمہ ہوتا ہے۔
2. کیا Maitu corrosive یا cleanroom کے ماحول کے لیے سطح کے خصوصی علاج فراہم کر سکتا ہے؟
بالکل۔ ہم سنکنرن مزاحمت کو بڑھانے کے لیے مختلف نٹ ہاؤسنگ کوٹنگز پیش کرتے ہیں، بشمول بلیک آکسائیڈ اور زنک نکل چڑھانا۔ تیز رفتار یا حساس ماحول (جیسے سیمی کنڈکٹر ہینڈلنگ) کے لیے، ہم تھرمل توسیع کو کم کرنے اور آلودگی کا سبب بننے والے روایتی چکنا کرنے کی ضرورت کو ختم کرنے کے لیے اختیاری سیرامک بال بیرنگ بھی فراہم کرتے ہیں۔
3. آپ کے معیاری نٹ رولڈ سیریز کے لیے کون سے درست درجات کی ضمانت دی جاتی ہے؟
ہمارے اسٹینڈرڈ نٹ رولڈ بال سکریوز عام طور پر C7 اور C5 گریڈ حاصل کرتے ہیں، خاص اعلی درستگی والے ایپلی کیشنز کے لیے C3 تک پہنچنے کی صلاحیت کے ساتھ۔ ہر بیچ پوزیشن کی درستگی اور محوری ردعمل کے لیے سخت جانچ سے گزرتا ہے۔ اگر آپ کی درخواست کو صفر ردعمل کی ضرورت ہے، تو ہم زیادہ سے زیادہ سختی کو یقینی بنانے کے لیے پری لوڈ میکانزم (جیسے آفسیٹ لیڈز) کو مربوط کر سکتے ہیں۔
4. Maitu کس طرح اپنی مرضی کے OEM ڈرائنگ کے لیے تکنیکی توثیق کو ہینڈل کرتا ہے؟
ہر کسٹم پروجیکٹ کا آغاز ہماری 10 رکنی انجینئرنگ ٹیم کے تکنیکی آڈٹ سے ہوتا ہے۔ ہم آپ کی سی اے ڈی ڈرائنگ کا جائزہ لیتے ہیں تاکہ ارتکاز، تھریڈ پروفائل کی مطابقت، اور مواد کی مناسبیت (مثلاً، مخصوص صنعتوں کے لیے PEEK یا سٹینلیس سٹیل)۔ ہم ایک باضابطہ تصدیق فراہم کرتے ہیں اور مینوفیکچرنگ کے مرحلے کے دوران اکثر پروڈکشن ویڈیوز کا اشتراک کرتے ہیں تاکہ یہ یقینی بنایا جا سکے کہ حتمی پروڈکٹ آپ کے ڈیزائن کی تفصیلات کے ساتھ بالکل ہم آہنگ ہے۔
